Как проверить качество бетона после заливки

Качество бетона влияет на прочность, долговечность и безопасность всей конструкции. Однако сразу после заливки невозможно определить надежность фундамента, плиты или перекрытия только по внешнему виду. Бетону необходимо набрать прочность, а для объективной оценки применяют несколько способов: проверяют документы на смесь, осматривают поверхность, используют приборы и проводят лабораторные испытания. Для предварительной оценки применяют склерометр и ультразвук, а более точные результаты получают при испытании контрольных образцов, методом отрыва со скалыванием или исследованием кернов. Итоговое заключение должно учитывать возраст и условия твердения бетона, расположение арматуры, характер дефектов и требования проекта.

Разберемся, как проверить качество бетона после заливки, какие дефекты должны насторожить и в каких случаях необходимо обращаться в специализированную лабораторию.

Когда можно проверять прочность бетона

После укладки бетонная смесь постепенно превращается в искусственный камень. Этот процесс называется твердением. Скорость набора прочности зависит от состава бетона, температуры воздуха, влажности, качества уплотнения и условий ухода за конструкцией.

Расчетную прочность бетона обычно оценивают в возрасте 28 суток при нормальных условиях твердения. Это не означает, что до этого момента конструкция остается непрочной. Набор прочности происходит постепенно:

в первые дни бетон особенно чувствителен к пересыханию и замерзанию;
примерно через 7 суток при благоприятных условиях он может набрать значительную часть проектной прочности;
к 28-м суткам проводят основной контроль;
после 28 суток твердение может продолжаться, но скорость процесса снижается.

Приведенные сроки нельзя считать универсальной гарантией. В холодную погоду без прогрева бетон набирает прочность медленнее. При раннем замерзании вода внутри смеси расширяется и повреждает структуру материала. Жара, ветер и отсутствие увлажнения также ухудшают результат: поверхность быстро теряет воду, из-за чего появляются усадочные трещины.

Поэтому проверять нужно не только готовую конструкцию. Важно контролировать условия, в которых бетон твердел.

С чего начать проверку качества залитого бетона

Первый этап — сбор информации. До инструментальных испытаний следует установить, какая смесь была заказана, когда ее изготовили и при каких условиях выполнили заливку.

Проверьте документы на бетон

На каждую партию товарного бетона поставщик должен предоставить документ о качестве. Название и состав документации могут зависеть от условий поставки, но в ней обычно указываются:

производитель бетонной смеси;
дата и время изготовления;
класс бетона по прочности;
марка по подвижности;
морозостойкость;
водонепроницаемость;
вид и характеристики заполнителя;
номер партии;
объем поставки;
данные о соответствии смеси установленным требованиям.

Класс бетона обозначается буквой B и числом, например B20, B25 или B30. Его нельзя достоверно установить по цвету, весу куска или звуку при ударе.

Документы подтверждают характеристики отгруженной смеси, но не заменяют контроль готовой конструкции. Даже качественный бетон можно испортить при перевозке, добавлении лишней воды, плохом уплотнении или неправильном уходе.

Уточните условия заливки

Для оценки результата важно знать:

сколько времени прошло между изготовлением смеси и укладкой;
добавляли ли воду в автобетоносмеситель на объекте;
применялся ли глубинный вибратор;
укладывали ли смесь непрерывно или с большими перерывами;
была ли защищена поверхность от солнца, ветра и осадков;
поддерживалась ли необходимая температура;
выполнялся ли зимний прогрев;
когда сняли опалубку и начали нагружать конструкцию.

Особенно опасно неконтролируемое добавление воды. Смесь становится удобнее укладывать, но водоцементное отношение увеличивается. В результате могут снизиться прочность, морозостойкость и водонепроницаемость бетона.

Визуальная проверка бетона после снятия опалубки

Осмотр — самый доступный способ первичной оценки. Он не показывает точный класс прочности, но помогает обнаружить признаки нарушений при укладке и твердении.

Поверхность лучше осматривать при хорошем освещении. Участки с дефектами нужно сфотографировать, отметить на схеме и измерить. Если трещины продолжают раскрываться, на них устанавливают контрольные маяки или используют специальные измерительные приборы.

Каким должен быть качественный бетон

Нормальная поверхность бетонной конструкции обычно имеет достаточно однородную структуру без крупных пустот, обширного отслоения и оголенной арматуры. Небольшие следы от опалубки или отдельные поверхностные поры сами по себе не всегда указывают на потерю несущей способности.

Оценивать нужно не один признак, а совокупность факторов: расположение дефекта, его глубину, площадь, динамику и назначение конструкции.

Какие дефекты должны насторожить

Обратите внимание на следующие признаки:

крупные раковины и пустоты;
скопления щебня без достаточного количества цементного раствора;
оголенную арматуру;
расслоение бетона;
рыхлую или осыпающуюся поверхность;
глубокие трещины;
протечки и влажные пятна;
значительные отклонения геометрии;
холодные швы в непредусмотренных проектом местах;
участки, отличающиеся по цвету и плотности;
отслаивающиеся пластины бетона;
следы промерзания или разрушения верхнего слоя.

Крупные пустоты часто появляются из-за недостаточного вибрирования или слишком густой смеси. Расслоение возможно при падении бетона с большой высоты, длительном вибрировании либо добавлении избыточного количества воды.

Если через поврежденный защитный слой видна арматура, простой косметической заделки недостаточно. Необходимо оценить глубину дефекта, сцепление бетона со стержнями и фактическую толщину защитного слоя.

Как оценить трещины в бетоне

Не каждая трещина означает, что конструкция аварийная. Тонкие поверхностные трещины могут возникать из-за пластической усадки, быстрого испарения воды или температурных деформаций. Но трещины также появляются при просадке основания, перегрузке, неправильном армировании и недостаточной прочности бетона.

При осмотре фиксируют:

длину трещины;
ширину раскрытия;
предполагаемую глубину;
расположение;
направление;
наличие воды;
изменение трещины со временем.

Особенно внимательно следует относиться к наклонным и сквозным трещинам, а также к повреждениям в опорных зонах, колоннах, балках и плитах перекрытий. Опасным признаком является увеличение ширины раскрытия.

Допустимые параметры зависят от типа конструкции, условий эксплуатации, армирования и проектных требований. Поэтому нельзя использовать одно универсальное значение ширины трещины для всех объектов.

Можно ли проверить бетон молотком или гвоздем

В бытовых рекомендациях часто предлагают ударить по бетону молотком, провести по поверхности гвоздем или попытаться отколоть угол. Такие способы дают лишь приблизительное представление о состоянии наружного слоя.

Если поверхность легко крошится, пылит и глубоко царапается металлическим предметом, это действительно может указывать на недостаточную прочность верхней зоны. Причиной бывает раннее замерзание, избыток воды, нехватка цементного теста или быстрое высыхание.

Однако твердая поверхность не доказывает, что весь объем конструкции соответствует проектному классу. Внутри могут находиться пустоты, плохо уплотненные участки или зоны расслоения.

Удары обычным молотком также не заменяют испытания. Результат зависит от силы удара, массы инструмента, опыта проверяющего и состояния поверхности. Более того, такими действиями можно повредить кромки и защитный слой.

Основные методы проверки прочности бетона

Объективно проверить прочность бетона после заливки можно неразрушающими, частично разрушающими и разрушающими методами. Конкретный способ выбирает специалист с учетом конструкции, возраста бетона и требуемой точности.

Испытание контрольных образцов

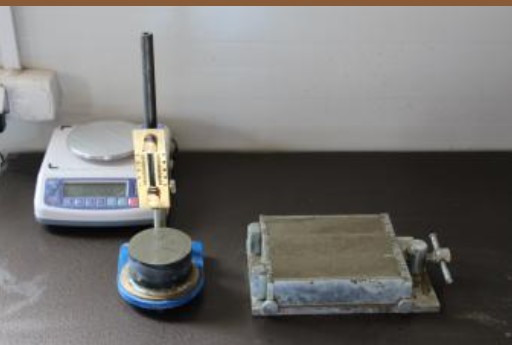

Один из наиболее распространенных методов — изготовление контрольных образцов из той же бетонной смеси, которая поступила на объект. Смесь отбирают во время бетонирования, помещают в специальные формы и уплотняют. После твердения образцы испытывают на прессе.

Чаще всего проверяют кубы установленного размера. Лаборатория определяет нагрузку, при которой образец разрушается, и рассчитывает прочность бетона на сжатие.

Метод позволяет оценить качество доставленной смеси при соблюдении правил отбора, формования и хранения образцов. Но есть важный нюанс: контрольный куб и бетон в конструкции могут твердеть в разных условиях. Если образцы находились в лаборатории, а фундамент замерзал или пересыхал, результаты будут различаться.

Для оценки темпа твердения часть образцов иногда хранят рядом с конструкцией в сопоставимых условиях.

Склерометр: проверка бетона ударным импульсом

Склерометр, или молоток Шмидта, оценивает твердость поверхностного слоя по величине отскока ударного элемента. Это быстрый и относительно доступный неразрушающий метод.

С его помощью можно:

обследовать большое количество участков;
сравнить однородность бетона;
обнаружить зоны с предположительно пониженной прочностью;
получить предварительную оценку прочности.

Но прибор не показывает класс бетона напрямую без корректной градуировочной зависимости. На результат влияют влажность, шероховатость, возраст, карбонизация поверхности, направление удара и тип заполнителя.

Нельзя делать вывод по одному измерению. На каждом участке выполняют серию ударов, исключают недостоверные значения и обрабатывают результаты по установленной методике. Для ответственных конструкций показания склерометра желательно сопоставлять с испытанием образцов или кернов.

Ультразвуковая проверка бетона

Ультразвуковой метод основан на измерении скорости прохождения импульса через бетон. Он помогает оценить однородность материала и обнаружить отдельные внутренние дефекты.

Метод может использоваться для:

поиска зон неоднородности;
сравнения разных участков конструкции;
выявления трещин и пустот;
оценки качества бетонирования;
косвенного определения прочности.

На результаты влияют влажность бетона, наличие арматуры, состав смеси, расположение датчиков и качество контакта с поверхностью. Как и склерометр, ультразвуковой прибор требует градуировки и профессиональной интерпретации данных.

Прочность нельзя достоверно определить только по одной универсальной таблице скорости ультразвука. Для конкретного бетона должна применяться обоснованная зависимость.

Метод отрыва со скалыванием

При таком испытании специальное устройство создает усилие, которое вырывает из поверхности фрагмент бетона вместе с установленным анкером. По величине усилия оценивают прочность материала.

Метод повреждает небольшой участок, но часто обеспечивает более надежную оценку, чем поверхностные методы. После испытания место отрыва необходимо отремонтировать подходящим составом.

При выборе точки учитывают расположение арматуры, расстояние до края конструкции и толщину элемента. Выполнять такую проверку без схемы армирования и опыта не рекомендуется.

Бурение и испытание кернов

Исследование кернов считается одним из наиболее информативных способов проверки бетона непосредственно в конструкции. Из фундамента, стены, колонны или плиты алмазной установкой высверливают цилиндрический образец. Затем его подготавливают и испытывают в лаборатории на сжатие.

Керны позволяют оценить реальное состояние бетона с учетом условий укладки, уплотнения и твердения. Также по образцу можно увидеть:

структуру материала;
наличие пор и раковин;
характер распределения заполнителя;
признаки расслоения;
внутренние трещины;
примерную толщину отдельных слоев.

Место бурения выбирает специалист. Нельзя случайно повреждать рабочую арматуру, зоны анкеровки и наиболее нагруженные участки. После отбора отверстия восстанавливают ремонтными материалами.

Как найти арматуру и проверить защитный слой

Положение металлических стержней определяют специальным измерителем защитного слоя или георадарным оборудованием. Такая проверка нужна перед бурением кернов и выполнением локальных испытаний.

Приборное обследование помогает установить:

расположение арматуры;
глубину залегания стержней;
шаг армирования;
примерный диаметр арматуры — если это поддерживает прибор и методика;
участки с недостаточным защитным слоем.

Слишком тонкий защитный слой увеличивает риск коррозии арматуры. Чрезмерно глубокое расположение стержней также может быть проблемой, поскольку фактическая рабочая высота сечения отличается от проектной.

Как правильно организовать проверку

Для частного дома или небольшой постройки можно придерживаться следующего порядка.

Соберите документы. Найдите паспорт или документ о качестве бетонной смеси, накладные, проект и сведения об армировании.
Зафиксируйте условия работ. Уточните дату заливки, температуру воздуха, продолжительность доставки, способ уплотнения и режим ухода.
Осмотрите конструкцию. Сфотографируйте трещины, пустоты, рыхлые зоны и оголенную арматуру. Рядом с дефектом размещайте линейку или другой масштабный ориентир.
Составьте схему дефектов. Укажите размеры повреждений и их расположение относительно углов, опор, проемов и осей здания.
Не нагружайте сомнительную конструкцию. До выяснения причин не следует устанавливать тяжелое оборудование, продолжать возведение этажей или снимать временные опоры.
Пригласите специалиста. Для несущих элементов обследование должен проводить инженер или аккредитованная испытательная лаборатория.
Сочетайте методы. Сначала можно исследовать конструкцию склерометром или ультразвуком, а затем проверить наиболее сомнительные зоны методом отрыва либо испытанием кернов.
Получите письменное заключение. В нем должны быть указаны точки контроля, примененная методика, результаты измерений и вывод о соответствии проектным требованиям.

Что нужно сделать перед заказом бетона читайте в статье: Бетонные работы на объекте: что нужно подготовить заранее перед заказом бетона

Почему одного метода может быть недостаточно

Любой способ проверки имеет ограничения. Склерометр в основном оценивает наружный слой. Ультразвук чувствителен к структуре, влажности и армированию. Контрольные кубы могут храниться не в тех же условиях, что и основная конструкция. Отдельный керн показывает состояние только в точке отбора.

Поэтому надежная оценка обычно строится на сочетании данных:

документов на бетон;
сведений о производстве работ;
визуального обследования;
результатов неразрушающего контроля;
испытаний контрольных образцов или кернов;
поверочного расчета конструкции при необходимости.

Чем ответственнее элемент, тем важнее комплексный подход. Для декоративной отмостки и несущей колонны объем контроля будет разным.

Что делать, если бетон не набрал проектную прочность

Снижение прочности не всегда означает, что конструкцию нужно полностью демонтировать. Решение зависит от фактических характеристик бетона, уровня нагрузки, схемы армирования и характера дефектов.

Специалисты могут рекомендовать:

провести повторные испытания;
увеличить срок выдерживания бетона;
ограничить нагрузку;
отремонтировать локальные раковины;
выполнить инъектирование трещин;
восстановить защитный слой;
усилить конструкцию;
скорректировать проектное решение;
демонтировать дефектный участок.

Самостоятельно замазывать глубокие трещины или крупные пустоты цементным раствором не следует. Такая мера скрывает внешний признак, но не устраняет причину и не восстанавливает несущую способность автоматически.

До завершения обследования нельзя сверлить дополнительные отверстия, перерезать арматуру или нагружать конструкцию.

Можно ли проверить марку бетона самостоятельно

Самостоятельно можно провести только первичную оценку: проверить документы, осмотреть поверхность, измерить трещины и зафиксировать дефекты. Точно определить класс прочности без оборудования, градуировочных зависимостей и соблюдения методики невозможно.

Аренда склерометра также не гарантирует достоверный результат. Нужно подготовить поверхность, правильно выбрать точки, выполнить серию измерений и учесть возраст, влажность и особенности состава бетона.

Если речь идет о фундаменте, перекрытии, колоннах, подпорных стенах или других ответственных элементах, заключение должна готовить профильная организация.

Какие нормативы применяются при проверке

При обследовании бетонных конструкций специалисты используют проектную документацию и профильные стандарты. В зависимости от задачи могут применяться нормативы на:

правила контроля прочности бетона;
испытание контрольных образцов;
механические методы неразрушающего контроля;
ультразвуковой метод;
обследование несущих конструкций;
отбор и испытание образцов из готовой конструкции.

Для контроля в России, в частности, используют ГОСТ 18105, ГОСТ 10180, ГОСТ 22690 и ГОСТ 17624 в действующих редакциях. Перечень документов и методику испытаний следует определять с учетом типа объекта, проекта и цели обследования.

Как снизить риск проблем еще до заливки

Самая эффективная проверка качества начинается до приезда автобетоносмесителя. Заказывать смесь следует у производителя, который выдает документы на продукцию и контролирует сырье в лаборатории.

До бетонирования необходимо:

правильно заказать удобоукладываемость бетона (П1, П2, П3, П4, П5) с учетом способов подачи (лотки, бетононасос, самослив ) и самой конструкции (лестницы, уклоны, полы, установка бордюров и т.д.);
заказать при низких температурах воздуха бетон с добавлением противоморозной добавки для обеспечения сохранности подвижности бетонной смеси при транспортировке и разгрузке.
подготовить подъезд и место разгрузки;
закончить монтаж опалубки и арматуры;
подготовить основание ( очистить от снега, воды, мусора);
предусмотреть вибрирование;
определить порядок отбора контрольных образцов;
подготовить материалы для укрытия поверхности;
организовать прогрев при низкой температуре;
исключить неконтролируемое добавление воды.

Перерывы, спешка и неподготовленная площадка увеличивают время разгрузки. Это способно повлиять на удобоукладываемость смеси и качество готовой конструкции.

Кратко по теме

Проверка качества бетона после заливки начинается с документов и визуального осмотра, но не заканчивается ими. По цвету, звуку или твердости поверхности нельзя точно определить класс прочности.

Для предварительной оценки применяют склерометр и ультразвуковое оборудование. Более объективные данные получают при испытании контрольных образцов, отрыве со скалыванием и исследовании кернов. Итоговый вывод должен учитывать не только результаты одного прибора, но и условия бетонирования, характер дефектов и требования проекта.

Если в несущей конструкции обнаружены глубокие трещины, крупные пустоты, оголенная арматура или рыхлый бетон, дальнейшие работы лучше приостановить до профессионального обследования.
